PRAKTEK ROUTER MIKROTIK

• ALAT DAN BAHAN

• · Lan card

• · Harddisk

• · Obeng

• · Cd installer mikrotik

• · 2pc

• · Kabel croos UTP

Ø LANGKAH PENGINSTALAN
· Buka casing
· Pasang hardisk pada tempatnya
· Pasang lankard
· Hidupkan computer lalu masuk ke bios dengan menekan tombol Del
Atur booting pertma dari cd room.save and exit jangan lupa masukkan cd installer mikrotik.
· Setelah proses booting akan muncul menu pilihan software yg ingindi install
Sebagai contoh awal aq pilih system, ppp, dhcp, hotspot, routing, security, and web-proxy.


· Next press “i” untuk install
· Next akan tampil pilihan seperti dibawah

· Pada tahap ini software telah terinstall, selanjutnya tekan “Enter” untuk reboot
· Setelah komputer booting kembali ke system mikrotik. Akan tampil pilihan login
User : admin
Password : kosong enter saja langsung


Ø Setelah proses install selesai kemudian meberi ip address dan ip route
· Ip address add address=192.168.1.12 netmask=255.255.255.0 interface=ether1,(enter)
· Ip address add address=25.25.25.1 netmask=255.255.255.0 interface=ether2,(enter)
· Kemudian meliahat ip address yang kita berikan dengan perintah ip address print.(enter)
· Langkah selanjutnya memberi gateway dengan perintah: ip route add gateway=25.25.25.1,(enter)
· Kemudian melihat routing pada mikrotik routers dengan perintah ip route print.(enter)
· Kemudian tes ping dari computer client untuk memastikan konfigurasi sudah benar dengan perintah ping 25.25.25.1
· Selanjutnya buka halaman web browser pada kotak address isikan alamat ip 25.25.25.2,(enter).
· Ketika masuk ke jendela mikrotik download winbook dan save pada desktop untuk memudahkan pengaturannya.
· Buka program winbox isikan 25.25.25.1 pada tex address lalu pilih conect tunggu bebeapa saat setelah itu akan muncul jendela winbox
· Setelah itu ping ke gateway jika reply proses pengkonekan antar clien router sudah selesai.
· Kemudian setup dns pada mkrotik router dengan peintah ip dns set primery-dns=202.134.0.155 allow remote request=no
· Jika ingin melihat konfiurasi dns ketik perintah ip dns print
· Jika ingin mengetahui setting dns suda benar dengan perintah ping google.com.

HASIL PRAKTEK clark connect

alat perlengkapan praktek:

1. 2 buah pc
2. kabel cross
3. LAN card
4. obeng
5. hard disk
6. cd install clark connect

2.LANGKAH PENGINSTALLAN
· Pastikan LAN CARD,KABEL terpasang
· Hidupkan computer masuk ke setup bios dengan menekan tombol del,,atur booting pertama pada cd rom, masukkan cd intall lalu save and exit tunggu beberapa detikMaka akan muncul jendela awal penginstallan clark connect, Ada dua pilihan yaitu Upgrade system atau melakukan proses instalasi awal. Silahkan isikan “linux” setelah kalimat boot.

• Setelah itu maka akan muncul gambar




• Lalu akan muncul jendela pilih bahasa kita pilih inggris






• Setelah pemilihan bahasa tersebut maka akan muncul keyboard tipe kita pilih us





• Tampilan berikut akan muncul jika di system sudah terdapat Software ClarkConnect pada Harddisk . Jika belum maka lanjutkan step berikutnya

• Metode instalasi apa yang kita pilih muncul pada tampilan berikut. FTP digunakan jika menginginkan instalasi PXE atau mendapatkan aplikasi RPM yang terbaru. Pilih Local CDROM tab pada tombol OK lalu tekan enter






• Setelah itu akan muncul jendela (warning), pada tahap ini adalah tahap akhir dari konfirmasi instalasi yang akan menghapus semua data pada harddisk. Isikan “linux” tekan tombol tab, lalu tekan enter pada tombol OK.





• Lalu muncul jendela (setup mode) kita pilih gateway mode






• Kemudian akan muncul (conection type) kita pilih Ethernet






• Kemudian kita mengatur ip WAN ……
  1. ip address : 199.168.9.12
  2. netmask : 255.255.255.0
  3. default gateway : 199.168.9.60
  4. primary name server : -
  setelah itu kita atur ip LAN…….
  1. ip address : 25.25.25.1
  2. net mask : 255.255.255.0
  kemudian kita mengatur host
  1. host name : root
  2. password :kelompok 04






• lalu muncul jendela (Timezone) kita pilih asia Jakarta





• system password kita lewati/kosongi





• kemudian akan muncul jendela (partitioning) kita pilih “use default”




• Pilih software instalasi yang diinginkan kita pillih DHCP server dengan menekan tombol spasi pada menu pilihan aplikasinya. Jika sudah arahkan ke menu OK untuk melanjutkan ke langkah berikutnya.




• Pilih system layanan yang akan diberikan oleh server pada tampilan kotak dialog berikut kita pilih bandwidth limiter





• Kotak dialog berikut memberikan konfirmasi , apakah seluruh langkah yang tadi kita set telah benar. Jika yakin tekan enter pada tombol Done.





• · Berikutnya proses loading ………………………….

• Proses instalasi telah berakhir, Silahkan tekan enter untuk melakukan reboot system. kemudian reboot.
• Berikut proses reboot

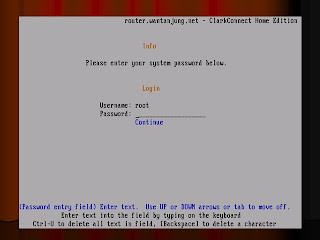

• Ini adalah tampilan awal system kita yang sudah jadi, isikan password yang tadi kita set untuk memasuki system.
  Username:root
  Pasward: kelompok 04.





• setelah itu kita masuk.........

selepas dari itu kita bisa me remote dari client ........

kemudian ketikkan 25.25.25.1 seperti gambar berikut:

• setelah itu akan muncul.....kita isikan pasword kelompok 4
• kemudian muncul seperti beikut:

padatahap inilah kita bisa ngeset dhcpl, dan bandwith .

• Kemudian kita klik Network pada tampilan tsb:

lalu kita klik bandwicth untuk mengatur kecepatan intarnet.setelah itu kita atur bandwicth yg kita inginkan.

Setelah selesai mengatur bandwicth, lalu kita klik DHCP, fungsinya untuk memberi IP otomatis pd client. lalu klik enable pada tampilan tsb. lalu kita masukan ip 25.25.25.2 sd 25.25.25.254, supaya komputer client mendapat ip otomatis dr 2 sd 254. setelah itu selesai

PENGKABELAN UTP(RJ45)

Alat-alat yang diperlukan untuk pemasangan kabel sebagai

berikut:

§ Crimping tool

§ LAN Tester

§ Kabel UTP

§ Connector RJ 45

Pemasangan kabel sendiri ada dua cara, yaitu Straight (bila

dihubungkan dengan perangkat berbeda) dan Cross Over (biasa digunakan hanya

menghubungkan 2 buah komputer). Straight merupakan pemasangan

kabel dengan warna yang sama dengan urutan warna yang telah ditentukan.

Ada dua model pemasangan kabel Straight, yaitu:

A. cara pemasangan kabel straight

Kabel Straight digunakan pada saat ingin menghubungkan antara computer dan hub ataupun sebaliknya.Dengan kata lain metode ini digunakan ketika kita akan menghubungkan 2 komputer ataupun lebih,tapi melalui perantara seperti hub ataupun switch.

Susunan Kabel Straight adalah:


1.Putih Orange Menjadi 1.Putih Orange
2. Orange 2.Orange
3. Putih Hijau 3.Putih Hijau
4.Biru 4.Biru
5.Putih Biru 5.Putih Biru
6.Hijau 6.Hijau
7.Putih Cokelat 7.Putih Cokelat
8.Cokelat 8.Cokelat

B. cara pemasangan kabel cross

Cara Kabel cross digunakan pada saat kita mau menyambungkan computer ke computer laen,computer ke switch,atau kabel ini ini digunakan kalau kita mau menghubungkan 2 komputer atau lebih tanpa adanya perantara semisal hub ataupun switch.

Susunan kabel cross adalah:

1.Putih Orange Menjadi 1.Putih Hijau
2. Orange 2.Hijau
3. Putih Hijau 3.Putih Orange
4.Biru 4.Biru
5.Putih Biru 5.Putih Biru
6.Hijau 6.Orange
7.Putih Cokelat 7.Putih Cokelat
8.Cokelat 8.Cokelat

· Setelah semuanya kabel telah benar urutan warnanya

dan sudah di crimping kita bisa mengetesnya menggunakan

LAN tester dan jika urutan kabel itu straight lampu akan menyala

Bergantian sedangkan jika kabelersebut cross lampu tersebut akan

Menyala pada urutan warna kabel yang sama jika semua lampu

Menyala pada urutan lampu kabel cross & straight maka praktek

Kita telah benar .
